１　管路内テレビカメラ調査

当社のカメラシステムは「ｉＰＥＫ社製・ロビオン」を使用しております。
従来使用の「東芝テリー社製」よりも、下水管内の悪路にスムーズに調査できます。

小口径マンホールから出し入れ可能なカメラヘッドもありますので、下水管付近の地盤沈下や侵入水等の異常をいち早く発見し対処することが可能です。

下水道管内のカメラ調査は、新管・既設管・管種を問わず、定期的に計画的な調査が必要です。
小口径・中口径・大口径の全てにおいて幅広く活用できる、当社カメラシステムを是非ご活用ください。

　

カメラ車


カメラ社内操作室	１０００ｍｍ自走車

１５０ｍｍ自走車	小口径マンホール対応

30ｍｍ～150ｍｍ取付管用カメラ	20㎜~65㎜バリュースコープPro

使用カメラ車　／　ｉＰＥＫ社製・ロビオンカメラシステム
適用管径　　　／　Φ１５０～１，０００mm
　　　　　　　　（管の中心からの画像にこだわらなければ１，５００ｍｍ位まで調査可能）
管延長　　　　／　～３００ｍ（上流側下流側から見れば、６００ⅿまで可能）

２　ＡＳＳーＬ・Ｈ工法　　ＡＳＳ工法　（部分補修）　

当社では、ＡＳＳーL・H工法

、ＡＳＳ工法

はすべて自社で施工いたします。

非開削の方法で下水道管の損傷個所を補修します。
補修後の下水道管渠は、新管と同等以上の強度を発揮、劣化や強度低下を生じる事はありません。

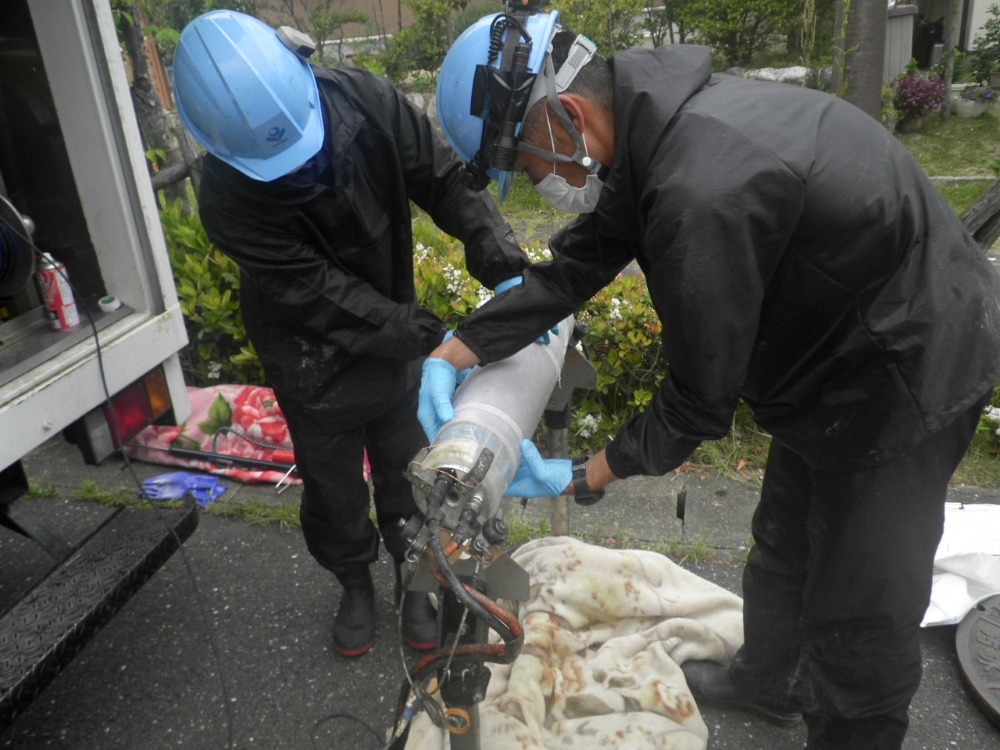

＜当社の施工例・画像をクリックすると大きくなります＞

【ＡＳＳ－Ｌ・Ｈ工法とは？】

可視光線硬化樹脂を含浸した補修材（ライニング材）に、青紫色波長の可視光線を照射・感光硬化させて、下水道管渠の損傷個所を部分修繕する工法です。
標準約２５分間でスピード硬化されるので、日進量も増大します。

適用管種　　　／　鉄筋コンクリート管・陶管・硬質塩化ビニル管
適用管径　　　／　本管部　　　　　　　　　呼び径　Φ１５０～７００mm
　　　　　　　　　取付管一体型・本管径　　呼び径　Φ２００～６００mm
　　　　　　　　　　　　　　　・取付管径　呼び径　Φ１５０・２００ｍｍ
補修幅　　　　／　４００ｍｍ
施工可能区間　／　マンホール間距離で１２０ｍ以内　　
標準硬化時間　／　約２５～３０分間

　

【ＡＳＳ工法とは？】

熱硬化性樹脂（ビニルエステル樹脂）を含浸させた補修材に、加熱硬化させて、
下水道管渠の損傷個所を部分修繕する工法です。
硬化時間は約３５～５０分で、取付管のみの部分補修も可能です。

適用管種　　　／　鉄筋コンクリート管・陶管・硬質塩化ビニル管
適用管径　　　／　本管部　　　　　　　呼び径　Φ１５０～７００mm
　　　　　　　　　接合部・本管部　　　呼び径　Φ２００～６００mm
　　　　　　　　　　　　・取付管部　　呼び径　Φ１５０・２００ｍｍ
補修幅　　　　／　４００ｍｍ（Φ２００～３００mmは１，０００mmが可能）
施工可能区間　／　マンホール間距離で１００ｍ以内
標準硬化時間　／　約３５～５０分間

　詳細は、当社もしくはＡＳＳ工法協会

にお問い合わせください

３　ＥＸメソッド工法（取付管及び本管の全体補修）

◆事前のカメラ調査・管内洗浄・汚泥の吸引等の前処理
　→営業会員である、当社の従業員が行います。

◆本施工
　→施工会員の協力の元、東京や神奈川で経験豊かな当社の技術者が中心になって、
　　安全かつ確実な施工を行います。

　＜当社の施工例＞　

１．ＥＸ工法イメージ

２．事前洗浄

３．本管施工図

４．ＥＸ引き込み写真

５．ＥＸ引き込み写真２

６．ＥＸ治具取付

Pipe mouth finish

８．取付管施工図

９．取付管施工写真

【ＥＸメソッド工法とは？】・・・非開削による、小口径更生工法です

・交通の問題や住民の方々への生活等への影響を考慮した、短時間で施工可能な工法です。
・化学反応を必要とせず、施工時に臭気や火災が発生しない、安全安心な工法です。
・化学反応させない為、常に均一で安定した高品質のパイプを既設管内に形成する事を目的とします。
・地盤変動に強い連続一本連結パイプが、流下能力を向上させます。
・下水管渠で５０年以上の実績がある、硬質塩化ビニル樹脂をベースに開発された素材は、
　耐久性や経済性に優れており、高い耐震性能もあります。

適用管種　／　鉄筋コンクリート管、陶管、鋳鉄管、鋼管
適用管径　／　本管・自立管　　　　呼び径　Φ１５０～４００mm
　　　　　　　本管・二層構造管　　呼び径　Φ１５０～６００ｍｍ
　　　　　　　取付管　　　　　　　呼び径　Φ１００～２００mm
施工延長　／　本管・自立管　　　　４０ｍ（呼び径Φ１５０）、６５m（呼び径Φ２００）、
　　　　　　　　　　　　　　　　　１００m（呼び径Φ２５０）、８５m（呼び径Φ３００）、
　　　　　　　　　　　　　　　　　６５m（呼び径Φ３５０）、５０m（呼び径Φ４００）
　　　　　　　本管・二層構造管　　５５ｍ（呼び径Φ１５０）、
　　　　　　　　　　　　　　　　　１００m（呼び径　Φ２００～３００）、
　　　　　　　　　　　　　　　　　６５m（呼び径　Φ３５０～６００）
　　　　　　　取付管　　　　　　　１４ｍ（呼び径　Φ１００～２００）
既設管条件　／　①屈曲角１０° 以下の屈曲部　　②２５ｍｍ以下の段差部と横ずれ　　
　　　　　　　　③５０mm以下の継手隙間　　　④５０mm以下の滞水　
　　　　　　　　⑤管頂部からの０．０５MPa、０．５ℓ／分以下の侵入水
　　　　　　　　（これ以上は止水処理後に施工）

　＜ＥＸメソッド工法

紹介ビデオ・画像をクリックすると流れます＞
　

４　ダンビー工法（中大口径の部分補修と全体補修）

◆事前のカメラ調査・管内洗浄・汚泥の吸引等の前処理
　→営業会員である、当社の従業員が行います。

◆本施工
　→施工会員の協力の元、東京や神奈川で経験豊かな当社の技術者が中心になって、
　安全かつ確実な施工を行います。

【ダンビー工法とは？】・・・非開削による、中大口径管渠更生工法です

・管種や管形のこだわらず、スピーディに中大口径の管渠を蘇らせる環境に優しい工法です。
・硬質塩化ビニル製の帯板（ストリップ）を既設管渠の内面にスパイラル上に巻き立て、
　嵌合用部材（ＳＦジョイナー）を使って製管します。
・ストリップ管と移設管渠の空隙に充填材を注入する事で、移設管渠と更生部材が一体となり、
　強度アップと耐震性を実現します。
・断面縮小を最小限に抑え、将来予想される大地震に対応して皆様の暮らしを守ります。

適用管種　／　鉄筋コンクリート管、鋳鉄管、銅管、ミニシールセグメントなど
適用形状　／　円形、非円形（短形、馬蹄形など）
適用管径　／　円形　　　　　Φ８００～３，０００mm
　　　　　　　非円形、短辺　Φ８００mm以上
　　　　　　　長辺　　　　　Φ３，０００mm以下

　＜ダンビー工法

紹介ビデオ・画像をクリックすると流れます＞
　

　詳細は、当社もしくはＥＸ・ダンビー協会

にお問い合わせください

５　オールライナー工法
　（本管と取付管の部分補修・本管取付一体型部分補修及び本管と取付管の全体補修）

◆事前のカメラ調査・管内洗浄・汚泥の吸引等の前処理
　→営業会員である、当社の従業員が行います。

◆本施工
　→施工会員の協力の元、東京や神奈川で経験豊かな当社の技術者が中心になって、
　　安全かつ確実な施工を行います。

【オールライナー工法とは？】
・・・下水道の先進国であるドイツのカナルミューラー社により開発された
　　　あらゆるニーズに応える７つの工法により管渠を蘇らせる管渠更生技術の総合工法。

既にドイツ本国のほか、ヨーロッパ各国、アメリカ、オーストラリアに普及しており、１９９１年に日本に技術導入され、日本の風土等に合わせ「地球に優しく・早く・誰でも・確実に」を合言葉として、開発を進めて参りました。

材料面・・規格に適合した製品が合理的に出荷されるよう、材料製造メーカーが
　　　　　十分な品質管理体制を整えてます。
施工面・・独自で規格制度を設け、技術研鑚に努め、品質管理の確保を行っております。

　＜オールライナー工法

（形成工法）工程イメージ＞
　＜オールライナーＺ工法

（高強度のスパン工法、形成工法）工程イメージ＞
　　

　＜オールライナーｉ工法

（連続したスパン工法、反転工法）工程イメージ＞
　　

　　＜サイドライナー工法

　工程イメージ＞
　　

　＜オールライナー工法

　紹介ビデオ・画像をクリックすると流れます＞
　

　詳細は、当社もしくはオールライナー協会

にお問い合わせください

６　パラボラ工法

当社では、自社のパラボラ工法

の切断機を用いて、すべて自社で施工いたします。

【パラボラ工法とは？】
・・・劣化した下水道をはじめ、色んな鉄蓋マンホールの交換、又は、マンホールは
　　　そのまま使い、周りの舗装の劣化のみをパラソル状に切断し、傷みにくい素材で、
　　　出来るだけ短時間に修繕する工法です。

　＜当社の施工例＞

施工工程
①　静音性の機械で鉄蓋周辺を切断します。
②　分離した切断塊を破砕処理します。（破砕は行なわず、油圧分離機で撤去することも可能）
③　工事で発生した廃棄物は、産業廃棄物の優良許可業者である当社が、適正に処分します。
④　充填材、表層材は無転圧で施工します。
⑤　表層材の色も周りに合わせて施工可能で、施工後は長寿命が保たれます。

　※全ての工程で、音・振動・騒音を極力排除し短時間施工に努めます。
　　環境に配慮し、排出ガス・排出汚泥等の問題を最小限にいたします。

【開削しての布設替工事も可能です】
　＜当社の下水管布設替工事＞
　
